常温交联型FEVE氟碳涂料（FT-C系列）

一、产品说明
       FT-C系列氟碳涂料是以氟烯烃-乙烯基醚（FEVE）为主要成膜物的常温固化型氟碳涂料。该产品同时具有其他常温类型涂料难以媲美的三大优点：优异的耐腐蚀性、超强的耐候性（可在户外使用20年以上）和抗污性，是目前已知性能最佳的新型建筑材料之一。

二、应用领域
       FT-C系列常温氟碳涂料喷涂、辊涂、刷涂均可，装饰性好，色彩丰富。可用于氟碳幕墙板、型材的修补；也可涂装在大型机车、工程机械、机床、桥梁、钻进平台、栅栏、铝合金幕墙、电视塔、体育场、建筑物水泥墙面以及用于餐厅、净化室、食品厂、药厂、医院等装饰。具有节约能源、施工方便等特点。其使用寿命达20年，可与PVDF涂料相媲美。

三、产品体系组成

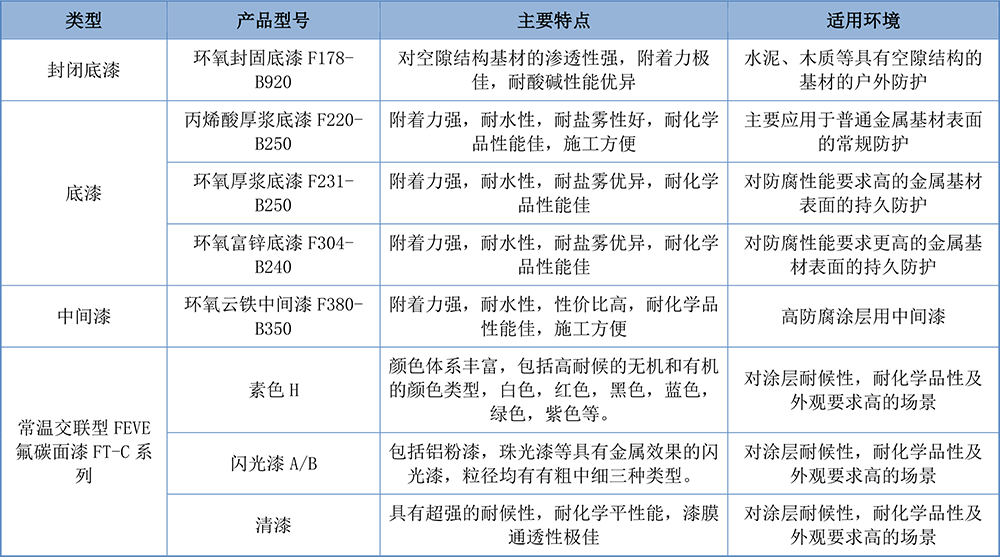

       该系列氟碳涂料包括各类功能性底漆、中间漆、面漆、清漆、固化剂、稀释剂等。

四、常用施工工艺

A.底漆施工参数
混合比例：底漆:底漆固化剂=100:7（重量比）或实际供货配比为准
搅拌：用机械搅拌方式搅拌5-10分钟至均匀。
工具清洗：所有工具用完后必须用FT-9清洗干净。
稀释剂：FT-9
活化期：≥2h（25℃）
施工工艺
底漆按以上比例混合均匀后，喷涂（刷涂）底漆，若应用于重防腐涂层，膜厚要求在50um以上，间隔18-24小时后，方可喷涂中涂漆。

B.中间漆施工参数
混合比例：中间漆:固化剂=100:15（重量比）或以实际供货配比为准
搅拌：用机械搅拌方式搅拌5-10分钟至均匀。
工具清洗：所有工具用完后必须用FT-10清洗干净。
稀释剂：FT-10
活化期：≥2h（25℃）
施工工艺
中间漆按以上比例混合均匀后，喷涂（刷涂）中间漆，若应用于重防腐涂层，厚度要求在80um以上，间隔18-24小时后，方可喷涂面漆。

C.面漆施工参数
混合比例：漆（FT-CXXXXX）:面漆固化剂=100:7（重量比）或实际供货配比为准
搅拌：用机械搅拌方式搅拌5-10分钟至均匀。
工具清洗：所有工具用完后必须用FT-9清洗干净。
稀释剂：FT-9
活化期：≥2h（25℃）
施工工艺
中间漆表面在无明显灰尘、杂质等状态下可直接施工面漆，面漆按以上比例混合均匀后喷涂（刷涂），若应用于重防腐涂层，厚度要求在50um以上。

D.注意事项
基材表面必须完好、干燥、清洁、全无油脂、污物、脱模剂、固化物、风化物、焊渣、松脱的漆膜和其它异物，若有需要可以先用F178封固底漆对基材进行预处理，再进行底漆、中间漆和面漆的施工。
施工过程中严禁与水按触，湿度超过85%时不建议施工，固化剂在存放过程中一直保持干燥状态。高温天气施工时活化期会明显缩短，一旦漆料变稠，应重新调配。若采用喷涂工艺且膜厚较低时，涂层间施工间隔只需前一道涂层达到表干不粘手即可。涂料施工完以后，常温养护周期7-14天，也可通过50-80℃低温加速固化。

五、产品执行标准：
参照并满足行业标准《HG/T3792-2014》中的性能要求。
